地磅安装及常见故障浅析

在电子技术不断发展的今天，计量工作的准确度与企业的经济效益息息相 关。地磅作为一种计量准确、称量速度快、使用方便的计量器具，在计量工作中起着 至关重要的作用。下面结合本人维护、维修、检定衡器的工作经验，就地磅的构造、 原理、安装及常见故障进行简要分析。

1.前言

地磅俗称汽车衡，是用于大宗货物称重 计量的衡器设备。其精度高、稳定性好、操作方 便，能与计算机、称重管理软件组成称重管理系 统，实现称重的远距离传输和集中自动化管理， 因此在公司进出厂货物称重中得到广泛应用。由 于进出厂货物重量的多少直接关系着公司的原材 料成本和成品利润，所以正确安装地磅、降低地磅的故障率就显得尤为重要。

2.地磅的构成及工作原理

2.1结构组成

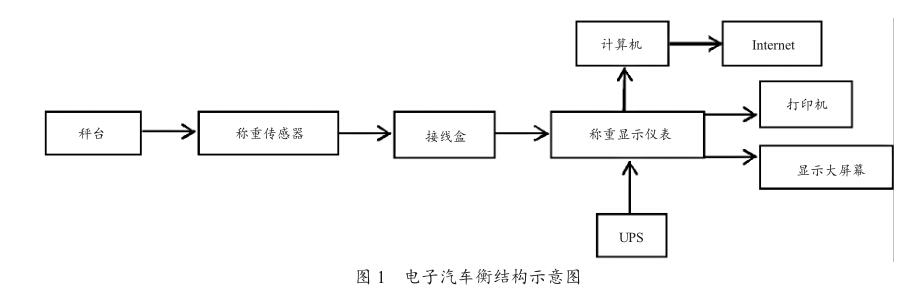

地磅主要由秤台、称重传感器、接线 盒及称重显示仪表等部件组成，还可以选配打印 机、显示大屏幕、计算机及称重管理软件和不间 断电源等外部设备。

2.2工作原理

地磅利用应变电测原理称重。在称重传感器的弹性体上粘贴有应变计，组成惠斯登电桥，在无负荷时，电桥处于平衡状态，输出为零。

当被称重物或载重汽车置于秤台上时，在重力作 用下，通过秤台将重力传递至称重传感器，使称 重传感器弹性体产生形变，贴附于弹性体上的应 变计桥路失去平衡，输出与重量数值成正比例的 电信号。经线性放大器将信号放大，再经A/D转 换为数字信号，由仪表的微处理机（CPU)对重量 信号进行处理后直接显示重量数据。配置打印机， 可打印称重数据；配置计算机及称重管理软件可 将计量数据通过称重管理系统进行综合管理。

3.地磅的选用与安装

3.1地磅的选用

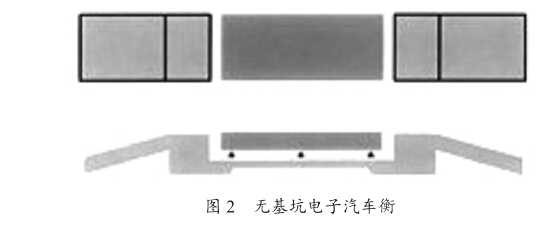

地磅的结构视其是否带基坑可分为无 基坑和有基坑两种类型。无基坑地磅通常采 用柱式称重传感器、结构简单、安装容易。秤体两 边建有坡道，既节省土建费用，又便于移动，所以 现公司内使用的地磅均是无基坑地磅。

3.2地磅的安装

3.2.1秤台及传感器安装

(1)秤台就位。

秤台就位前分好秤台端部的中心点，将横向 限位安装预埋板清理干净。在秤台传感器支点位 置附近垫上枕木，枕木上放块涂有黄油的钢板， 以便于秤台位置调整。用起重机将秤台平稳吊起， 按秤台的搭接顺序逐节吊运放到枕木上,吊放时要 注意线管方向。后一节秤台搭接到前一节秤台的 支承柱上,搭接前要先在搭接位置上涂一层黄油。 搭接完成后，台面连接处用螺栓将秤台连接紧固， 利用千斤顶将秤台整体移到中心位置，然后把横 向限位按定位要求摆放在预埋板上，并焊接牢固。

(2)称重传感器安装。

在确定秤台位置无误后将所有限位调整到 0.5mm，确保安装传感器替代物时秤台不会有太大 的位移。将传感器底座清理干净放在预埋板上，并 将传感器替代物放在底座上。用千斤顶将秤台顶 起抽出枕木，缓缓放下秤台，当秤台下降到传感 器上压头距离传感器替代物3毫米处时，调整底 座位置，确保传感器替代物与秤台垂直。完全放 下秤台后，焊接传感器底座固定位置。安装称重 传感器，插上定位销，调整其受力情况。

(3)限位调整。

横向限位调整至2mm- 3mm，纵向限位调整至 2mm- 5mm.

3.2.2接线

地磅的线路连接包括称重传感器与接 线盒的连接，接线盒与称重显示仪表的连接，称 重显示仪表与打印机、显示大屏幕、计算机等设 备的连接。

(1)称重传感器与接线盒的连接

将称重传感器的信号电缆线穿入秤台线管， 经密封接头进入接线盒内，按照四芯或六芯电缆 的不同色标，或经测量后按正负激励电源、正负 反馈、正负信号接到接线盒内对应的接线柱上。

(2)接线盒与称重显示仪表的连接

将专用屏蔽电缆线一端经密封接头进入接线 盒内，各芯线接到接线盒内对应的接线柱上，另 一端穿过金属管焊接到对应于称重显示仪表的专 用插头上，以便插入称重显示仪表的插座。

(3)称重显示仪表出厂时已配置好专用电缆 线，用于称重显示仪表与打印机、显示大屏幕、 计算机等设备的连接。

4.地磅常见故障分析及处理

地磅的常见故障现象是仪表没显示、 仪表显示欠载、仪表显示数值跳变、仪表显示重 量不准等，其故障原因主要由秤台、称重传感器、 接线盒、传感器的信号电缆线及称重显示仪表这 五个部分组成，出现故障时，应逐一排查。

4.1秤台

地磅在长期的使用过程中频繁的上下 重车，不断有物料散落，秤台长期受力，碰撞， 很容易造成秤台变形、连接件松动、限位装置顶 死秤台、秤台下有异物卡住等故障。

故障现象：一地磅空秤时仪表显示有 5000kg的稳定数值。

故障分析：检查秤台、连接件、限位，发现 秤台变形往一边挤，顶住了限位螺丝。

故障处理：更换秤台，故障解决，重新检定合格后投入正常使用。

4.2称重传感器

称重传感器是地磅中的关键部件，它 起到把重量转换成电信号的作用，如果称重传感 器出现故障将造成转换过程中的错误，直接影响 到地磅的正常工作。其故障主要有性能损 坏、压头锈蚀、发生位移等。

故障现象：一地磅空秤时仪表显示不 回零，清零后，每过一辆重车，仪表显示仍不回 零。

故障分析：检查秤台、连接件、限位都正常， 排除机械方面的原因。用万用表单独测量各传感 器的输出信号、输入电阻、输出电阻、绝缘电阻， 与该秤周期检定后测量记录的数据比较，发现有 —传感器的受力输出发生了明显的变化，由原来 的+ 1.47mv变为一2.16mv,由此可判定该传感器 性能变坏。

故障处理：更换该传感器，故障解决，重新 检定合格后投入正常使用。

4.3接线盒

接线盒在多传感器称重系统中，是传感器采 用全并联方式联接而设计的配套件，汇集传感器 输入、输出信号线，转供传感器供桥电压，输出 传感器并联信号。故障主要有接线柱松动，线路 板虚焊、脱焊、短路等。

故障现象：一地磅空秤时仪表显示不 稳，从一100kg到+ 100kg跳变。

故障分析：用万用表单独测量各传感器的输 出信号、输入电阻、输出电阻、绝缘电阻，与该 秤周期检定后测量记录的数据比较，变化不大， 可判定该秤传感器性能良好。测量接线盒总线的 输出信号，时有时无，时大时小，检查发现接线 盒总线接线端上的+ EX接线孔虚焊。

故障处理：重新点焊，故障解决。

4.4传感器的信号电缆线

传感器的信号电缆线用于传感器的信号传输, 与接线盒连接。采用镀银导体，多芯结构，拥有四 层保护，分别为绝缘层、屏蔽层、缠绕层、护套层。 其故障主要有折断、破损、绝缘不良、受潮等。

故障现象：一地磅空秤时仪表显示不 稳，数值无规律跳变。

故障分析：用万用表单独测量各传感器的输 出信号、输入电阻、输出电阻、绝缘电阻，发现 有四个传感器的受力输出不稳定，而且传感器的 绝缘电阻为 11.39mΩ、 12.04mΩ、 9.63mΩ、 19.45mΩ。把传感器的信号电缆线抽出来检查，发 现这四个传感器的信号电缆线均有不同程度的破 损，由此可判定是传感器的信号电缆线破损所致。 故障处理：把这四个传感器的信号电缆线从破损 处剪断，重新焊接，并涂上环氧树脂，重新检定 合格后投入正常使用。

4.5 称重显示仪表

称重显示仪表通过测量称重传感器的电压变 化，测出秤台上重物的重量，并以数字形式显示 出来，其故障主要有黑屏、无电源输出、保险丝 损坏等。

故障现象：一地磅重车上秤后，仪表 显示零。

故障分析：用万用表测量接线盒总线的输出 信号、输入电压，测得输出信号为0mv,输入电压 为0v。测量仪表输出电压仍为0v,而正常值为 10v,此时可判定仪表损坏。

故障处理：更换仪表，故障解决，重新检定 合格后投入正常使用。

5.结束语

在商品快速流通的现代社会，地磅作 为货物计量称重的重要器具，在贸易结算领域中 的应用越来越广泛。为了确保整个称重系统的精 度和长期稳定性，正确安装地磅和降低地磅的故障率是关键。
