汽车衡无人值守智能电子地磅系统——在宝钢集团新疆八钢公司的设计和运用

宝钢集团新疆八钢公司目前共有12台汽车衡，公司大部分进、出厂物资及部分中间产品的转运都必须在磅站称量后 转运到下一个物流环节。本次改造涉及其中的8台汽车衡。目前公司内汽车衡进行称量管理的计算机系统以计量服务器为中 心，通过主干网连接司称点计算机形成网络，对用户单位的过磅申请、各司称点的磅单信息进行处理，汇总统计各磅站的称量信 息。八钢公司厂内物流信息化系统改造项目，是为了更好地满足公司信息化发展的要求，提高物资计量自动化水平，消除人为因 素造成的计童异议和计量损失，同时又可以解决设备增多和减员增效的矛盾，优化和合理利用人力资源，因此决定实施远程无人 值守计量方案。此方案可实现计量人员在计量监控中心就可远程过衡，同时监控现场车辆上衡情况，数据上传服务器。达到远程 监视对讲、如临其境的设计要求，为实现高智能化的远程计量打下坚实的基础。

八钢公司厂内物流信息化系统改造项目以集中监控系统 的实施为前提条件和有力支持。以达到通过信息化方式获取 作为前提条件的无人值守磅房时车辆物资信息的目的。是利 用视频监控、音频对讲、远程控制、数据库管理、同计算机网络 技术相结合，建立集图像、声音、数据、现场设备于一体的远程 称重管理系统。实现多个衡器现场无人值守的计量方式和数 据网络传输的实时计量。

1.智能地磅监控系统的必要性

本次改造的8台汽车衡，目前将筹划改造成无人值守智能 电子地磅。为了杜绝车辆称重时作弊现象以及各种违规、违法 事件的发生，做好地磅安全防卫工作，所以对八钢公司现有这8 台地镑进行联网视频监控是非常必要的。监控系统可以监督、 控制和记录车辆称重的整个过程，并随时可以回放称重的整个 过程。能够及时发现问题，并向安全保卫部门报告做出相应的 反应,从而杜绝不法分子采取不正当手段徇私舞弊给企业造成 不必要的损失。对地磅数字监控系统的要求是系统可靠、稳 定，并且在事后可以保存下全部过程的图像，作为重要资料 备查。

2.系统设计原则

在目前的计量管理信息化应用的基础上，以保证系统的稳 定运行和物流效率不受大的影响为前提，统一实施司磅集中监 控子系统和智能司磅作业子系统,逐步实现无人值守磅房。根 据无人值守磅房的标准增加相关设备和功能,并遵循以准确 性、可靠性、安全性、高效性为目标的管理理念，推进无人值守 磅房的实施并且达到减员的目的。根据智能司镑对于过磅委 托信息的及时性和网络化的要求，与各上级系统和相关系统在 合理改造思路的指导下，按照实施磅房要求的节点进行配套改 造，满足智能司磅系统的需要。同时，整个司磅系统必须保证 实时动态、功能统一、调度快捷的特点。

3.系统设计范围

改造原计量管理信息系统，建立新的智能司磅系统。内含 两个子系统:（1)智能司磅子系统。利用1C卡识别技术,使所 有的磅站具备智能司磅的功能，根据其作业的对象再分步实 施，最终实现司磅作业的智能化。（2)视频监视子系统。在公 司内的8个磅上采用自动摄像、录像技术实现，对司磅作业过 程实时监视，并进行过程存档。

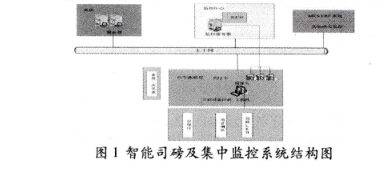

智能司磅系统架构

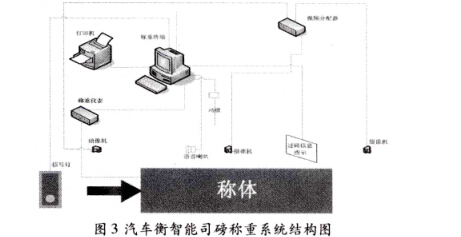

汽车衡司磅称重系统本次考虑8个汽车衡，在每个磅站设 置信号灯、1C读卡设备、LED显示屏、语音对讲系统设备通过 这些设备检测到的信息形成相关联动动作及提示信息，达到镑 站无人化的要求。

(1)语音对讲设备。在每个磅站放置一个扬声喇叭，由管 理工作站通过扬声器将需要发出的各种提示声音从喇叭中发 出，为驾驶司机提供信息。（2)信号灯。在每个磅秤前端放置 一个红绿信号灯，信号灯由管理工作站上的管理软件控制。当 管理软件接收到车辆进人磅秤的信号后信号灯亮红灯来告知 后面的车辆停止进入磅秤,当系统软件接收到车辆离开磅秤的 信号后信号灯亮绿灯来告知后面的车辆开始进人磅秤。

4.汽车衡司磅软件主要功能

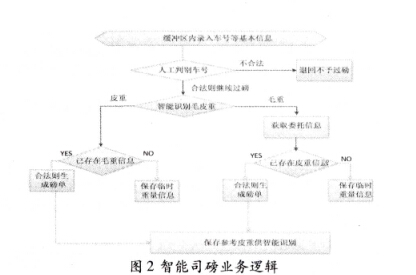

系统充分整合汽车衡等计量设备，利用分布式网络等技 术，构建远程可操控计量管理系统，并且对每个计量点安装多 台全方位的视频监控设备，完成计量过程的监控，辅助操作员 完成计量任务，最终实现计量员在远程计量监控中心进行统一 调度、分配、接管计量任务。同时,建立一套独立的计量系统, 与公司其他信息化系统达到数据交互。系统由业务终端、视频 监控系统、远程操作平台组成。车辆统一发放1C卡，进出厂持卡计量。汽车衡终端产生计量任务通过消息发送给远程应用 服务器，采用随机分配的原则将任务平均分配给远程操作人员 进行处理。远程操作人员通过视频监控系统，可以察看现场情 况，并可以通过网络进行语音对话。远程计量任务完成，提示 司机计量完成。计量调度人员可通过视频监控系统和系统综 合数据查询对整个计量系统以及部分物流情况进行全局把握。

5.监控联网系统架构

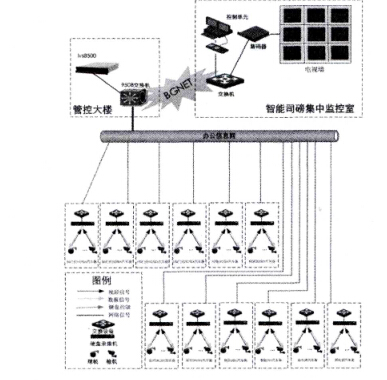

监控子系统联网是充分利用八钢办公信息网现有网络资 源,在每个磅点增加或升级网络设备进行组网，并将每个磅点 的监控画面接人八钢公司IVS8500视频监控平台，在智能司磅 监控中心实现集中监控显示。具体示意如下图：

5. 1网络改造

依托办公网可以节省很大开支,但由于视频流量大会对办 公网络负载造成一定的压力，不利于智能地磅的可靠运行。另 外，八钢公司地磅网络接人点，均在办公网树状结构的最末端， 中间节点繁多，故障率较高，难以保证网络无间断运行。鉴于 此种现状,我们针对各镑点网络接人以及主干节点做以网络升 级改造。

5.2参考资料及技术规范标准

GB50348-2004

GA/T75-94

GA308-2001

GA/T367-2001

GB/16796

《安全防范工程技术规范》

《安全防范工程程序与要求》

《安全防范系统验收规则》

《视频安防监控系统技术要求》

《安全防范报警设备安全要求和试验方

《安全技术防范防雷设计规范》
