一种全新概念的数字式地磅

一种全新概念的数字式地磅

现有的数字式地磅其仪表通过RS422/RS485串行总线与传感器相连，所有传感器并接在这根总线上，各传感器要有单独的地址码，存在很多不足采用作者发明的“智能终端间数据并行传输的方法和装置”，将仪表与传感器之间的连接由总线改为专线，将原接线盒改为主控机，仪表改为操控终端，克服了原系统的所有问题，杜绝了误判误报的可能，提高了系统的采集速率，让动态数字秤成为可能，真正实现数字秤的傻瓜型安装和维护.

常规数字式地磅由仪表数字式传感器和接线盒组成，因数字传感器输出的是数字信号，抗干扰能力强、可远距离传输及具有智能检测等特点，使其迅速取代模拟地磅成为地磅的主导产品。受仪表只有1个～2个硬件串行通讯模块的限制，仪表只能通过RS422/RS485总线与传感器相连，所有传感器均并接在这根总线上，每个传感器要设唯一的地址码，仪表通过逐一询问的方式采集各传感器的数据。在大量的推广应用中其先天的不足逐渐凸显出来，成为客户和厂家心中的忧患，主要问题如下：

1.受传感器内空腔的限制，数字传感器的通讯接口只能用芯片级的   RS485来驱动，其抗强电侵袭的能力有限，极易造成接口损坏而使传感器报废。

使数字地磅的抗雷击能力大幅减弱。

2. 所有传感器并接在同一总线上，其中一个传感器接口损坏造成总线短路或损坏，则所有传感器均通讯不上，系统会误报所有传感器损坏，给客户造成很大的误解，给维护造成很大的麻烦。

3.各传感器均需编写唯一地址码，以便仪表能识别到，导致传感器出厂时无法做到完全一致，必须经专业人员现场设置后才能安装和维护，无法实现傻瓜型应用。

4. 传感器地址码都写在传感器内部，从外部无法识别，即使仪表提示  2#传感器出错需更换，非专业人员还是无法找到。

5. 仪表需逐个询问和采集各传感器的数据，造成采集周期过长，系统反应过慢，如把通讯速率提高，误码率会成倍大增，因此数字系统无法用于动态地磅中。

6. 通讯接口均使用微机内嵌的标准硬件串口模块，加密方法有限，通讯数据易被识破，影响系统的准确性和可靠性。

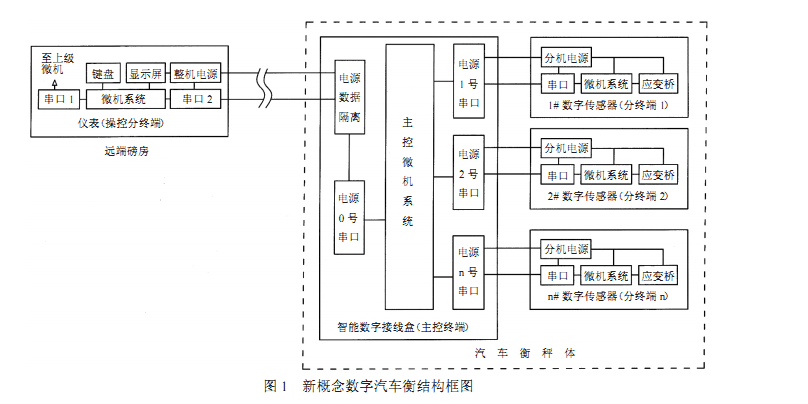

为克服这些先天性的不足，使地磅系统真正做到智能、可靠和傻瓜型应用，本公司经多年的潜心研究，采用公司的发明专利“智能终端间数据并行传输的方法和装置”，提出了一种全新概念的数字式地磅，如图1所示.

新概念地磅将原接线盒改为主控机，利用单片机数字I/O口众多，软件编程灵活的特点，利用软件配合数字I/O口来完成串行通讯的所有功能，使每个传感器均有一个独立串口与其相连，克服了总线连接的弊病；仪表成为系统里的一个操控终端。该系统彻底解决了原系统的所有不足，还具有以下优势：

1.主控机是整个系统的核心，它采集各传感器的数据经统计处理后送操控终端（仪表），同时接受发来的控制命令，完成影响的动作。主控机安放在秤体内，使传感器的连线减为最短，因在同一金属秤体内，能将外部的干扰减到最少（今天的微电子技术已将主控机做的很小，可靠性很高，潮湿对他已无影响）。

2. 因仪表与秤体相隔较远，连线易受雷电侵袭，主控机与仪表间实行电气隔离，确保秤体内的系统不受损伤，仅一个隔离器就可保护所有传感器，使系统的可靠性大为提高（原系统仪表与传感器共用一条总线，无法进行电器隔离，整条线暴露在外面，雷电极易将传感器或仪表损坏，使系统的可靠性大为降低）。

3. 各传感器与主控机之间为专线连接，主控机通过接线端号来识别各传感器，传感器无需地址码，使各传感器的通讯接口完全一样，无需设置，可任意互换。

4.每个传感器通过一根主线与主控机连接，互不影响，杜绝了误报的可能。仪表提示2#传感器损坏需更换，非专业人员拿个传感器往2#接线端上更换即可，提示与操作非常准确、明白。

5. 主控机同时采集各传感器的数据，使采集速度提高N倍以上(N为传感器个数),满足动态汽车衡的要求。无论传感器多少个，在低波特率下，采集速率达50次/秒。

6.主控机完全用软件来完成串口通讯的所有操作，因不受标准串口硬件的限制，可设置特殊的加密算法和通讯规程，标准硬件串口无法识破，确保数据的安全及厂家的利益。

7. 如果传感器配用本公司发明的T-BUS总线，传感器和仪表只有    2根无极性电线,系统就可真正实现傻瓜型应用，任何非专业人员均可轻易安装和维护如图2所示.

综上所述，新概念地磅完全改变了原数字式地磅的构架，克服了原系统的所有不足，具有采集速度高、可靠性高及安装维护简单等优点，使数字式地磅进入全智能傻瓜型时代，仪表配LED点阵显示屏，全中文操作提示，任何一个人无需培训即可完成数字式地磅的安装和维护，让数字式地磅不再为常人所恐惧，为厂家所担心，对地磅的发展具有重大意义。
