关于地磅称重仪表的维修方法

介绍了地磅称重仪表XK3190 —A9、A9+的工作原理与维修方法，以及在使用 中出现问题的处理方法。

目前，市场上使用的地磅称重显示器许 多都是XK3190 — A9系列，现就XK3190 — A9称重显示器在现场使用中出现的异 常现象和称重仪表损坏后的维修做一个详细的分析 并介绍相应的解决方法。

1.使用中出现问题的解决方法

1. 1 使用中出现ERR 28

仪表出现该错误的提示，表示仪表当前的曰期 小于仪表曾经打印过的日期。处理办法如下：在非标 定状态（标定开关处于断开的位置）下，按“功能”键， 仪表显示SUER 0，按“1”按“输人”，然后把时间和 口期重新设置一遍?再执行打印程序后恢复正常。

1. 2 使用中出现ERR 19

称重显示器出现该错误提示.表示零、负称量或 不稳时不能打印。首先要保证物体上磅前秤台处在 零位显示状态，物体上磅后重量为正且稳定指示灯 亮以后再按打印键，如梁这两点都已经做到，仪表仍 显尔ERR 19，则需要更换称重仪表的储存芯片。

1. 3 使用中出现称重数据不稳定

在地磅正常使用中出现称重数据不稳定的现 象，主要有两方面的原因：①交流供电的接地线带 屯；@有器件损坏，判断方法如下：拔掉称重显示器 的所有外接连线（传感器线除外）?如打印机连线，计 箅机连线和大屏幕连线等。单独看称重显示器的数 据是否稳定。（如果有专用检测称重显示器的模拟 器，可以直接接在称重显示器上面来判断）否则就是 器件损坏引起。

2.称重显示器的工作原理

称重显示器大致可以分为4大部分：①电源部 分；②AD转换部分；③单片机电路部分；④显示部 分。

电源部分主要给称重显示器和传感器提供能 源，使之能够正常的工作，必须保证电源电压的稳 定，在允许负载的前提下保证有充足的电流。

AD转换部分的功能主要是把传感器的模拟信 号（mv)转换成数字部分能够接收的数字信号?它是 影响称重显示器性能最关键的部分，也是称重显示 器显示数据是否稳定的关键。

数字部分的主要功能是把AD转换部分送来的数字信号进行处理，再把结果送到显示部分进行显 示，还有一些扩展功能如打印数据，向计算机发送称 重数据，和驱动外接大屏幕等?该部分是称重显示器 的心脏部分。

显示部分的功能主要是将称重数据和称重显示 器操作的功能提示直观的显示出来，还有错误提示 的代码，以方便我们的判断是哪方面出了问题。

XK3190 —A9称重 显示器的维修方法

称重显示器出现的故障现象大致可分为：电源 故障、AD部分故障、数字部分故障、显示部分故障。 在进行称重仪表维修之前首先要了解以下要

求。

3. 1 熟悉仪表的原理和电路构成

它是仪表故障分析和排除的蕋础，了解原理，知 道电路构成才能最快、最有的性的进行故障的分 析和排除。称重仪表的菡本构成均由A/D转换（常 说的模拟电路）部分，单片机系统电路，显乐键盘接 口，其他功能电路，如通讯、打印、模拟量输出、控制 知丨J出-等。

3. 2 正确判断故障原因

称重系统以汽车衡为例：冇传感器，接线盒，称 重仪表，打印机.大屏蒂，计算机通讯组成，无论哪个 设备出现故障都会集中反映在称重仪表上u例女P传 感器出现故障会令仪表显示“A/D故障”的信息提 示，而仪表A/D出故障也会在仪表上显示“A/D故 障”信息?所以，故障分析的第一步应判断是仪表故 障还是系统设备故障。

3.3 规范操作

在检修操作时，严禁带电插拔传感器，打印机通 讯电缆等外设；严禁带电拆装仪表，电路中其:他的组 成部件，比如显示板，A / D，电子元件等。

3. 4 在判断称重仪表出现故障时一般可用以下四 个方法

①仪表故障分析提尕法：即根据仪表显示出的 出错信息分析故障原因；②仪表故障显示分析法：即 根据故障导致异常的仪表数据或工作状态显示分析 故障替代法：即：使用确认是无故障的器件或仪 表部件来替换对应的可疑器件；④拔去其他的外接

设备，看仪表是否存在故障来分析原因。

3. 4.1 电源部分故障的检修方法。电源部分包括交 流电源、直流电源、整流稳压和充电电路。它们是仪 表运转的能量源泉，因此，排故也应先从电源下手? 要先看电源有无。电源部分故障一般分为工作电源 故障和直流电源电路故障。工作电源故障包括数字 电源故障，A/D模拟部分电源故障以及变压器输出 故障和开关故障等。

3. 4. 2 直流电源电路故障。主要是直流启动和欠压 监测电路故障。

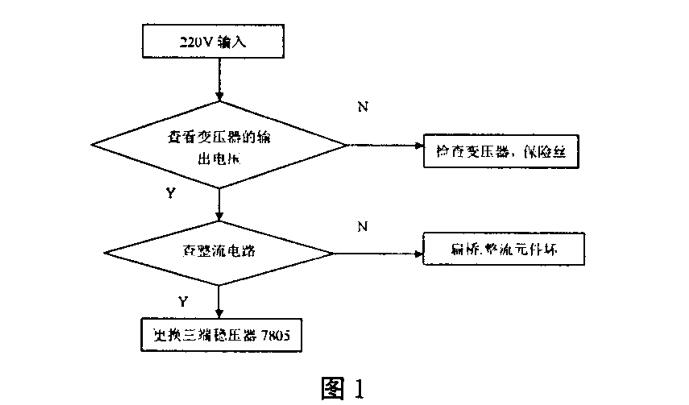

3.4.3 工作电源故障。检修时可分为以下三步：① 变压器输出电压是否正常，检测变压器次极输出有 无电压，无则看变压器是否被烧坏，保险丝是否被赔 断。②整流电路故障：检测1N4004. 1N5404组成的 整流桥或扁桥是否损坏。③稳压电路，稳压电路主要 供给数字部分和A/D部分。A9 —般采用78系列， 7805是输出5V电压，通常是供给数字部分，7808、 7815等供给A/D部分，检查是否输出为正常电压。 ④直流电源电路故障：检测继电器是否良好和继电 器驱动三极管（9013)是否损坏。⑤欠压检测电路故 障：检测比较器LM324是否损坏，注意LM324输出 不正常时，还应检查相关的电阻是否有断路、短路等 问题。电源部分的检修方框图如图1所示。

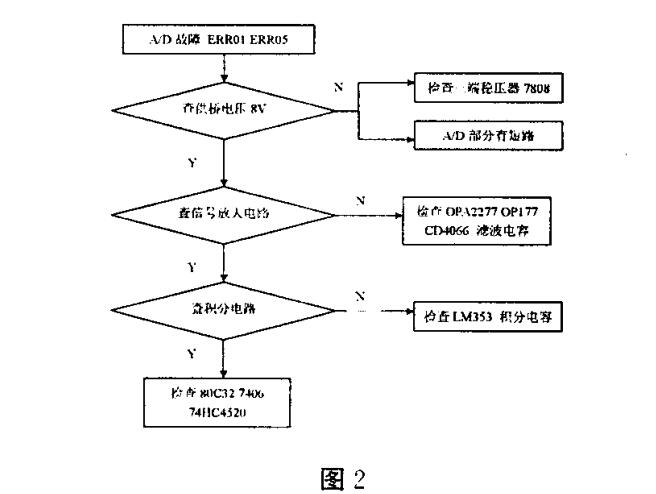

部分。故障检修：首先检查电源部分电压是否正常， 若8V电源电压低于4V?仪表就会出现ERR01或 ERR05。

维修实例：①故障1:用万用表测量8V电源电 压只有1. 2V，测量7808三端稳压器的输人端电压 是15. 5V。说明7808三端稳压器输出端坏了，更换 7808三端稳压器后，测量电压恢复到8. 2V，开机后 仪表工作正常。②故障2:用万用表测量8V电源电 压只有2. 8V，测量7808三端稳压器的输人端电压 只有7. 5V，说明问题可能在整流电路或开关上面。 用万用表测量四只整流二极管，发现有两只二极管 开路，更换二极管后仪表电源电压恢复到7. 98V, 开机后仪表工作正常。③故障3:用万用表测量8V 电源电压有7. 97V，说明电源部分和船型开关均正 常。问题可能在A/D转换部分，用万用表测量 OPA2277芯片的1脚电压是6. 9V，而这个脚的电压 正常是3. 9V左右，更换OPA2277后，仪表工作正 常。

3. 4. 2 数字漂移故障，仪表A/D部分故障引起的 漂移大致存在以下几点原因：电源不稳：主要是供桥 电压是否稳定，过高或者过低、滤波放大电路中滤 波电容击穿或者漏电造成?运算放大器性能变差，主 要检查放大器输入，输出的电压应稳定，不能有较大 的上下跳动、否则可能为4066芯片性能变差或焊接 不良等引起。

3.5显示部分检修方法

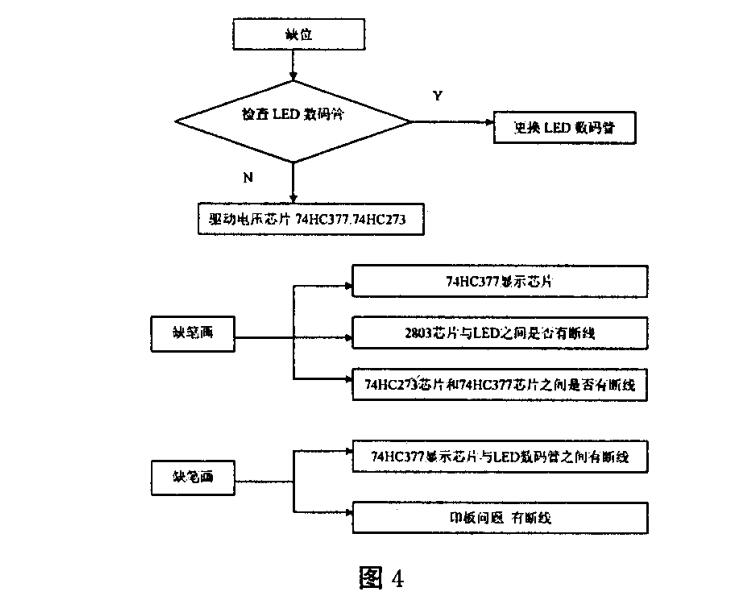

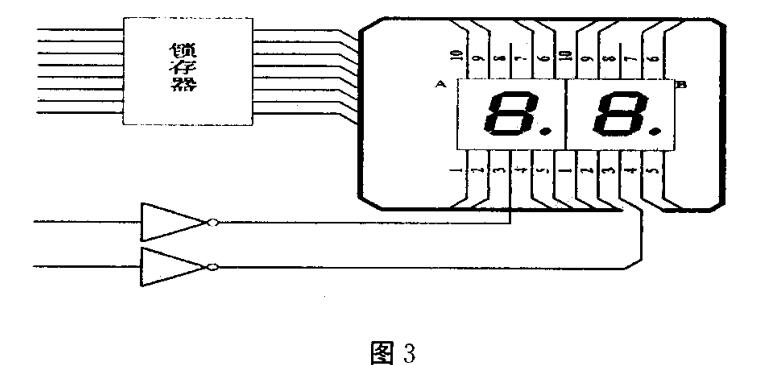

3.5.1 故障现象。缺位，缺笼画，多笔。分析：主要 跟显示驱动中的相应的二极管、显示芯片、数码管、 液晶屏有关，详细检测方法如图3所示

3. 5. 2 显示缺位、缺笔画、多笔画的检修方框图，以 XK3190 —A9 为例。

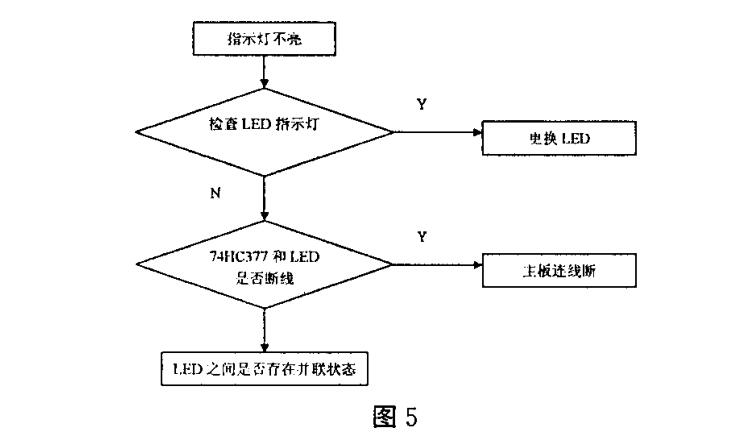

3. 5. 3 LED数码管下面指示灯全亮或有些不亮。 分析：此现象一般都是由于发光二极管本身不良造 成，以XK3190 —A9仪表为例，可按照下图所示的步 骤进行检修

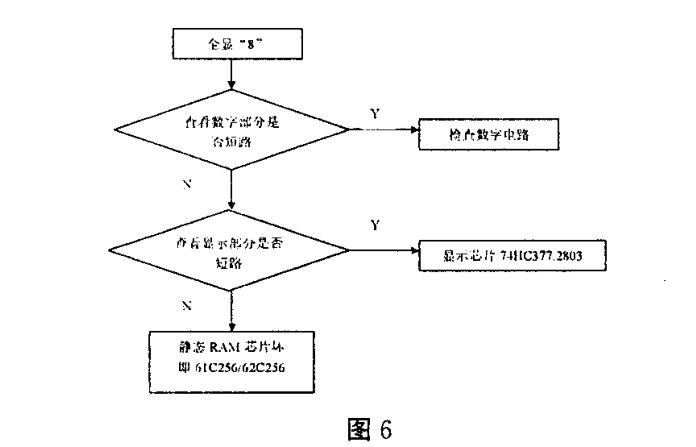

3. 5. 4 全部显“8” ?分析：此现象大致可分为数字和 显示部分，以XK3190 —A9为例，可按下图所示步骤 进行检修。

3.6数字部分的检修方法

数字部分的故障大致可分为死机、无法连接计 算机、无法连接大屏幕和无法连接打印机。

仪表出现死机.首先应检查电源5V电压是否正 常，单片机工作必须满足的三个条件是：①电源 复位；③振荡电路。如果该仪表雷击损坏，应先排除 芯片短路，数据线短路?后再进行维修，以免故障范 围的扩大。短路是指5V电源接地的电阻<200K。复 位电路测CPU第九脚在开机瞬间有一个高脉冲，后 又回到OV。具体检测步骤可按图7所示进行。

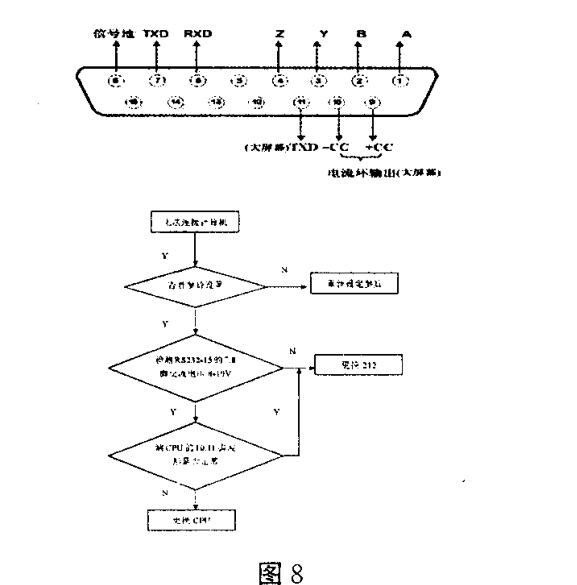

无法连接计算机，检修时，应首先保证参数设置 是否正确，在没有示波器的情况下，可用万用表20V 交流档测量RS232的15芯的第7、8脚正常时应有8 —10V左右的交流电压.具体检测步骤如下图所示 (注：即测量信号地和txd之间的电压，只能作为参 考）。

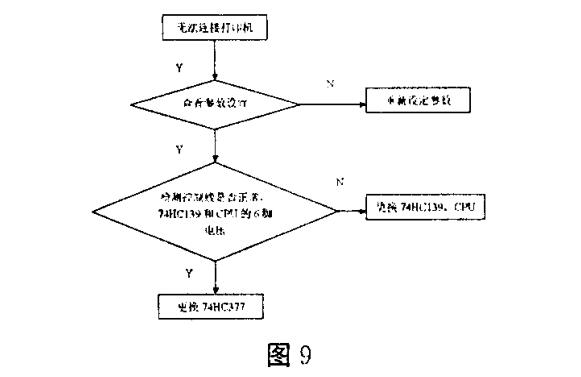

无法连接打印机。导致仪表无法连接打印机有 两种原因：①数据无法传递给打印机；②控制信号错 误无法使打印机正常工作，通过现象，大致可以判断 问题在哪一部分，按打印键仪表出现E R R P错误提 示，可以判断为控制信号错误或打印机未联机，缺纸 等故障。如果按打印键出现打乱码，可判断为数据错 误可能是打印线断线、仪表主板打印接口芯片损坏 等故障。具体检测步骤如图9所示进行。

4.结束语

探讨了XK3190 —A9称重显示器在使 用中出现的故障现象和维修方法，并且增加了一些 维修实例和检修方框图，以便于大家维修仪表时正 确的判断故障原因和掌握维修要领。
