油库地磅计量管理网络系统
油库地磅计量网络系统以计算机网络为核心，增加带有与计算机通讯功能的称重显示仪表，与原称重传感 器相配合，实现运油车所运原油的自动计量工作，系统工作稳定可靠，达到了设计要求，提高了油库的计量管理水平。
随着传感器技术、微电子技术和计算机及网络技 术的迅速发展,被喻为电子衡器心脏部件的称重传感 器的性能、精确度和稳定性都有了很大程度的发展和 提高，特别是大规模、超大规模集成电路技术的日益 成熟和微处理器的应用,极大地改善了电子衡器仪表 系统中一次仪表_称重传感器和二次仪表_称重 显示仪表的性能。从而提高了电子称重系统的称量准 确度和分辨率。使称重传感器和称重显示仪表在智能 化、多功能化、集成化、高精度和高分辨率等方面向 前迈进了一大步。
称重传感器在工业上的广泛应用,已具有一定的 规范性和普遍性,但本油库地磅计量管理网络系统是 综合以上高新技术在运油车原油计量管理中的具体应 用,又有其特殊的意义。
1.地磅计量管理网络的构成

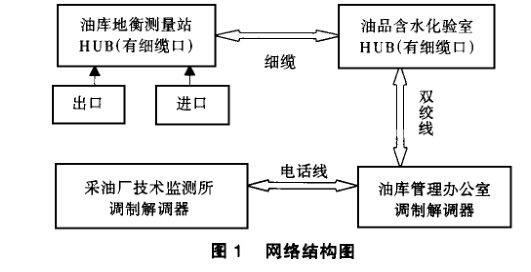

由集线器、细缆、双绞线和电话调制解调器将油 库地磅测量站进、出口,油品含水化验室,油库管理 办公室组成局域网，在由电话调制解调器将数据库的 数据送到远方的采油厂技术监测所，网络结构见图1。
从图中可见油库管理体系的建立,是计量检测中 计控一体化的具体体现,计控一体化是计量检测工作 发展的必然趋势。把计量检测的数据以实时的方式形 成闭环控制生产过程，才能真正发挥计量在生产控制 中的作用。利用高新科技电子产品、传感器技术和计 算机网络技术及智能化仪表,对传统的仪表设备进行 改造,实现数据远程监控,提高计量精度,减少人为 因素。
2.系统特点
当运油车经过油库地衡进、出口岗位时,称重传 感器通过称重显示仪表将地衡系统测得的油罐车重车 数据自动传入计算机,地衡岗位值班操作人员输入拉 油车牌号及运油单位,并根据计算机随机分配序号, 打印进库测含水测试序号凭据，运油车到采样点进行 油品取样后,即可卸油,车辆随后从地衡出口驶出, 值班操作人员输入拉油车牌号后，计算机根据地衡系 统所称空车重量,自动计算该车所拉原油重量并存入 数据库。

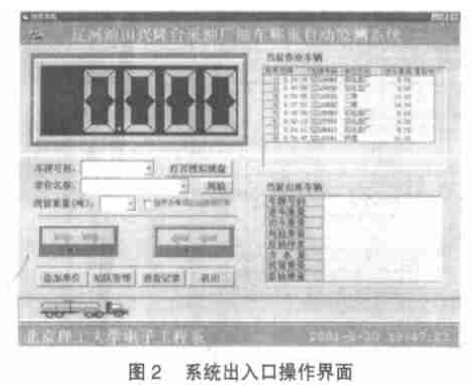

由于实现计算机网络管理,使整个油库管理系统形 成一个小型的局域网,数据互相之间是共享的,原油含 水测试后,含水结果按含水测试凭据序号输入油品含水 化验室计算机中,系统根据序号完成查找该运油车并将 所运原油重量换算成入库纯油重量的工作,并送入数据 库永久保存。图2为系统出、入口的操作界面。
本油库地衡计量网络系统与原地衡称重运油过程 有以下显著优点：
（1）提高了工作效率，提高了油库场地利用率, 提高了管理水平。
油库地磅计量网络系统彻底解决了地磅计量站每 天对几百趟运油车进行人工记录,所产生的大量重复 工作和繁杂的数据计算。解决了运油车必须等待含水 量检测完毕才能离开油库,而造成油库车辆的拥堵状 况。因为没有含水量就没法结算,而油库也没法统计 所有的数据,一旦遇到运油高峰期,含水量的测试等 待时间会相当长，造成油库运油车拥堵。而测试后又 有大批的数据等待重查，这些过程不仅花费了大量的 时间，而且容易使操作人员疲乏，增加失误机率。采 用油库地衡计量网络系统后,运油车的全部信息都记 录在计算机中，而含水量的后期输入功能使运油车卸 油后到地衡计量站出口,由计算机计量空车重量,即 可离开油库。所以说本系统提高了工作效率，提高了 油库场地利用率,提高了管理水平。
（2）加强运油车辆的管理减少了人为因素
采用此计量网络系统后,运原油车送油入库，系 统会自动随机地分配给其一个专有的序号，（只有向 油库运原油的车才分配序号又称作重车号，此号每天 都从头重新排序）,司机持此序号将车开到采样点取 样，由于运油人员与采油样员及含水化验员之间互不 接触,只凭此序号进行原油样品交接，并进行集中含 水量测试、集中数据输入处理，直接通过局域网传入 主电脑数据库，算出运油车的纯油重量，加强了运油 车辆的管理减少了人为因素。我们曾作过估算：作为 采油厂的中小型油库，从各个散井输入油液位量为 2000t/ d ,含水量57. 7 %左右,按目前原油价格1700 元/t ,若因各种计量及人为因素出现0. 1 %的误差， 每年的损失达60多万元。
（3）网络数据库使管理规范合理
由于油库地磅计量网络系统数据全部由计算机内 部进行处理操作,所以对数据库的保密性和可操作性 提出了专人管理、责任分明的要求,除了对数据库有 操作权限的管理人员，使用专用计算机并输入密码 后，才能进入数据库进行数据分析，其他人一概没有 进入的权限，系统的专机专用不仅增加了数据库的安 全性，提高了统计速度，并且在设定的盘库、结算的 时间内，由计算机自动结算、打印，便于数据的备份 复查。数据库的操作可根据需要分别进行按时间查 询、按站队查询、按车牌查询、原油统计、纯油统 计、报表管理等功能。网络数据库使管理更加规范合 理。
3.软件结构

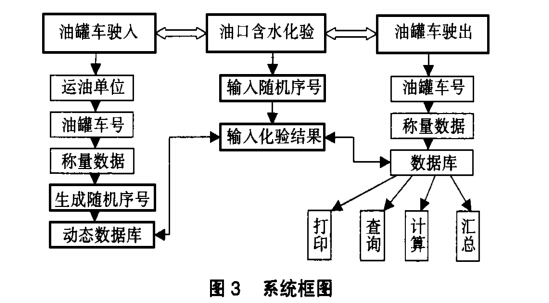

本系统软件部分运行于局域网地磅岗位和含水检 验两个部门，分别运行地磅计量系统和含水输入系 统，它们之间共享数据库，数据库采用VB自带的 VISUAL DATA MANAGER进行制作。地磅称重设备测得的信号经过二次仪表模数变换，再通过计算机 串口送入计算机，数据一经送入就产生OnCbmm事 件，然后判断CommEvent属性代码是否是 ComEvReceive (值为2,当接收缓冲区内字符数达到 RThreshold值后产生，该事件在缓冲区中数据被移 走前将持续产生）,如果是代码，就说明有数据送入, 计算机就读取此数据，这个数据就是当时在地磅称重 设备上车辆的重量。程序中主要是围绕数据库进行操 作，见图3
4.结束语
力口强计量数据的分析管理，通过对运油车运油重量 的统计,可获得大量的数据,将数据统一经计算机进行 处理生成报表反馈到领导层或生产指挥部门,便于指挥 生产和经营决策,计量技术科技含量的增加，减少了人 为因素。可见加强计量管理和数据统计分析的重要意 义：是集法制性、权威性、公平性、统一性和规范性于 一身。通过地磅计量装置的改造不仅提高了工作人员的 素质，规范了计量操作,减少了人为因素，在降低了计 量误差的同时又维护了企业的经济利益。
