混凝土搅拌楼地磅故障的检查法

在许多大型混凝土建筑中，不但混凝土的用量 大，而且质量要求很高，因此多采用大型混凝土搅拌 楼进行搅拌。混凝土材料是由水泥、砂石、水等原料 按预先实验好的比例配合在一起制成的，为了提高 强度和满足技术要求，必须按调度单预定的配合比 例对原材料进行准确称量。因此，地磅是整个配料 系统的关键设备，它也是搅拌楼实现全自动控制的 关键设备之一，故障能否及时排除影响到混凝土搅 拌质量和整套设备的正常运行。

本文针对我国自研制的2x15双卧轴强制式混凝土 搅拌楼上的地磅，谈一下地磅故障的检查方法。

1.地磅的工作原理

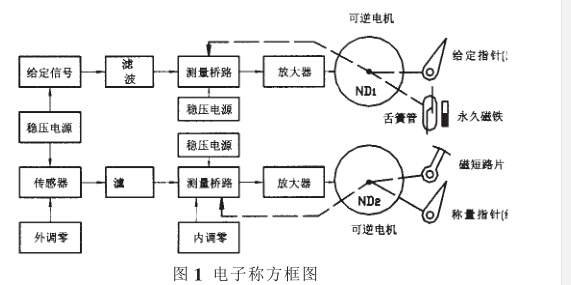

在故障现场，要通过相关资料熟悉设备的工作 原理，不能盲目地拆卸设备。图1是解释地磅工作 原理的方框图，它由传感器、测量桥路、放大器、可逆 电机、执行机构秤盘）以及稳压电源、滤波器、调零 装置、给定信号等部分组成。一台地磅分称量和给 定两单元，两单元的工作原理基本相同。

称量单元的工作原理如下：传感器把重量信号 转换成电压信号，经过滤波器消除干扰、测量桥路进行比较、放大器进行放大，最后传给可逆电机；可逆 电机带动称量指针和测量桥路中电阻盘的滑动点， 将指针转角信号转换成电压信号回送给测量桥路， 并与传感器信号进行比较，使测量桥路的输出信号 是传感器信号与指针转角信号的差值；当差值信号 等于零时，放大器无输出，可逆电机停止，指针指示 所称的重量。

给定单元的输入值是一个人为给定的电压信 号，使给定指针停在调度单中给定的重量值处。当称 量指针走到与给定的指针重合时，磁短路片进入舌 簧管与永久磁铁之间的缝隙，舌簧管动作使精称触 头断开而停秤。

2.地磅故障的检查法

2.1替代检查法

对设备故障的诊断与处理要遵守从外到内、由浅入 深的原则。外部元件受环境影响较大，易腐蚀、积尘等，因 而外部元件主要看其功能是否下降、元件本身的润滑是 否良好以及机械部位是否磨损等；内部元件的故障诊断 先从电源部分入手，到公用电路部分，再到专用电路部 分。一台地磅在结构上由传感器、电源和放大器、表头 包括测量桥路、可逆电机和执行机构)三大部分组成，它 们相互之间用电缆和插接器联接。2x15双卧轴强制式混 凝土搅拌楼上的十二台地磅的三大部分大体是相同 的，故可利用替代法来确定故障在哪一部分，具体方法 是:拔去故障地磅的传感器总插头，以万用表的低电阻 档正反交替来代替传感器，送入一个极性变更的直流信 号。如果指针能快速而平稳地往返转动’则故障在拔去的 传感器部分包括电缆及插头）若指针不能快速而平稳 地转动’可换上功能正常的电源和放大器’再送入信号检 查。若故障消除，则故障在电源和放大器;若故障仍然存 在’可换上一套功能正常的表头’再送入信号检查;若故 障消除，则故障在表头。

 2.2方框图检查法

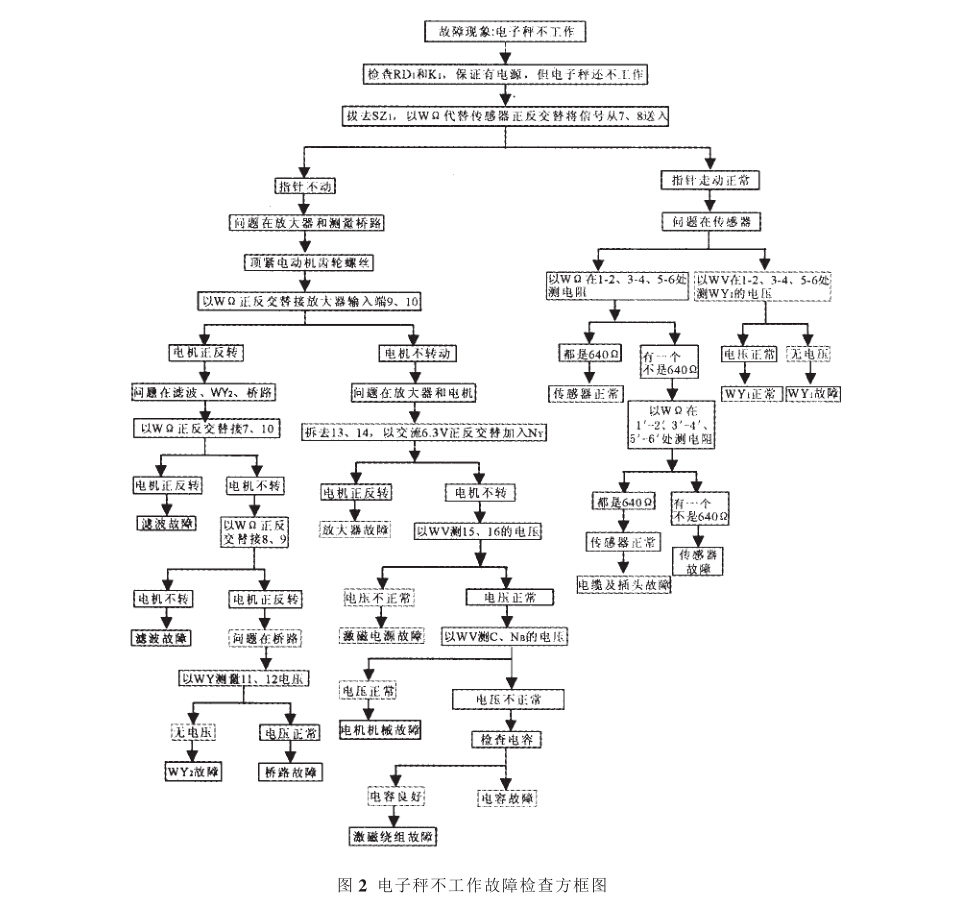

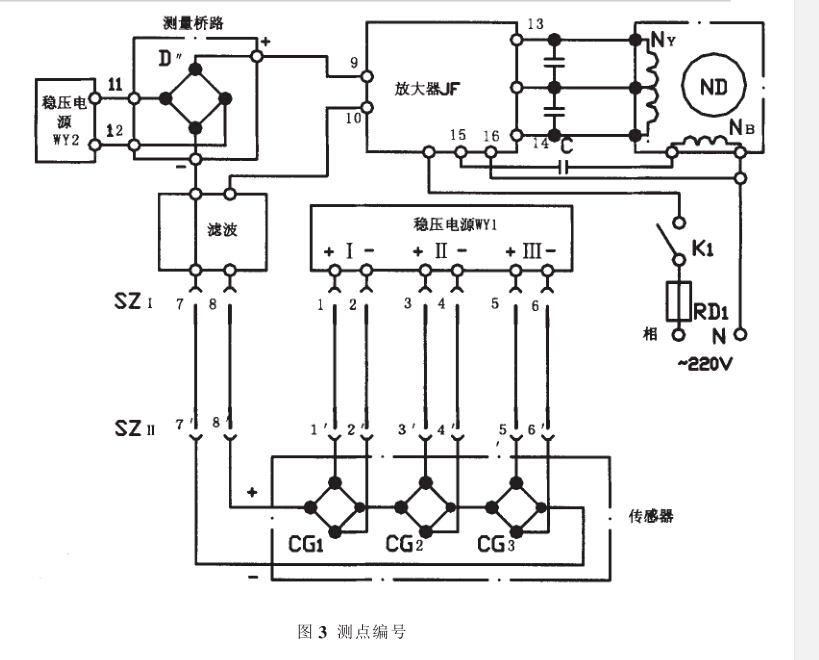

这个方法是根据地磅的工作原理，利用各种 检查手段，逐步排除正常的部分，最后确定故障所 在。方框图可以根据各种故障现象事先画出。图2是 根据电子秤不工作这个故障现象画出的方框图，图中代表万用表电阻 档，！V”代表万用表电 压档。图3为方框图2中 各测点的编号。对不同型 的混凝土搅拌楼方框图 2中的具体数据会有所 不同。

3.结语

我们在某一、二级水 电站的修建过程中使用 多种混凝土搅拌楼，为了 保证混凝土的质量，我们 经常校秤、保养，发现精 度稍有偏差，及时运用上 述办法进行检修，并对每 次检修的故障现象、原因 分析、解决过程、更换元 件、遗留问题等做好记 录，为下次检修工作的圆满完成提供有力保障，取得了良好效果。因此希望 这两种地磅故障的检查法能够为混凝土搅拌楼 的维修与管理人员提供快速排除地磅故障起到 帮助作用。
