地磅雷击分析与改进方法
1.地磅遭受雷击实例
2006年8月、9月福清出现强雷暴，雷击事件频繁，而处于暴露场合的地磅系统首当其冲，南方铝业 (中国）有限公司、福清天润粮油饲料实业有限公司、福清天宇钢铁公司的地镑系统均遭受雷击。8月17曰 福清天润粮油饲料实业有限公司地磅的8个传感器和电脑均被雷击坏。
每年春夏季节是雷雨的多发期，电子磅遭受雷击的现象时有发生，且地磅维修时间长，往往影响正常 计量工作，因此做好地磅系统的综合防雷尤为重要。
2.地磅工作原理
电子地磅标准配置主要由承重传力机构（秤体）、高精度称重传感器、称重显示仪表三大主件组成。 同时可根据不同用户的要求，选配打印机、大屏幕显示器、电脑管理系统以完成更高层次的数据管理及传 输的需要。
承重传力机构将物体的重量传递给称重传感器的机械平台，高精度称重传感器是地磅的核心部件，将 重量值转换成对应的可测电信号，送给A/D、运算电路（MCU)处理后，由称重显示仪通过专用软件处理 显示重量读数，并可将数据进一步传递至打印机、大屏幕显示器、电脑管理系统。
3.地磅系统雷击分析
3.1勘查情况
福清市防雷检测中心对南方铝业（中国）有限公司、福清天润粮油饲料实业有限公司的雷击情况进行 了现场勘查，发现存在以下突出的问题：地磅防直击雷设施不合格，尤其是福清天润粮油饲料实业有限公 司，地磅的接地阻值不合格，地磅连接部件的过渡电阻偏大，防雷接地仅用铁丝绑扎；配电线路、弱电线 路构架空且未屏蔽引人厂区，在厂区范围内架空布设，布线相当不合理，直接导致感应雷入侵；由地磅引 人室内的传感器、放大器和显示设备均未接地，由此通过未屏蔽的线路将设备击坏；放置传感器、放大器 和显示设备的办公楼未设防直击雷设施，防直击雷设施也不合格。
3.2原因分析
雷击损坏设备通常有三种主要形式：直击雷、感应雷、球形雷。致使地磅遭受雷击的雷电主要为直击 雷和感应雷。直击雷是指雷电直接击中地磅台面上或电源线路上；感应雷是指落在地磅附近或空中的雷 电，它形成的强大电磁场所产生的感应过电压、过电流，击毁该区域无接地装置的所有电子设备，或通过 未屏蔽的线路传导过电压将设备击坏。
4.地磅防雷的改进
4.1地磅接地装置
接地装置是把雷电的瞬间过电压、过电流通 过导体流人大地，从而降低雷电击毁称重传感器 和仪表等电子设备的概率，因此地磅应具有合格 的接地装置。要定期检查称重仪表电源及秤台的 接地联接处是否松动、导体是否锈蚀和断裂，良 好的接地装置是地磅免遭雷击的关键措施之一。

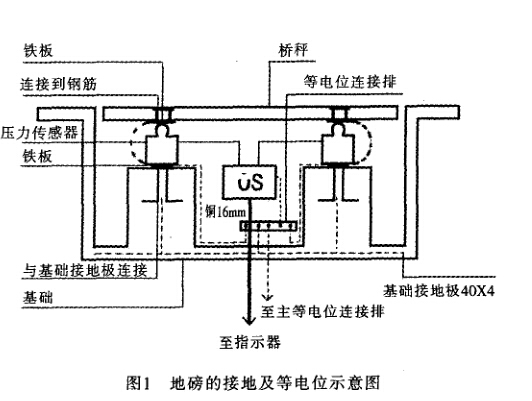

地磅接地地阻的技术要求专40，地磅其它设备 应就近接地，见图1。
4.2线路屏蔽
配电线路、弱电线路的进线应埋地穿金属管 屏蔽，埋地穿管屏蔽的长度应言15米为宜。信号 线路保护进出地磅工作房的信号线主要是：数据 线（光纤或五类线）、测量设备的采样线。光纤 线路不需安装SPD,但其加强芯要可靠接地；五类线或超五类线：安装传输率为lOOMbPS,标称放电电 流&5KA (8/20|xs) /线，残压在20V专用信号SPD;地磅到地磅房内的采样线，要套金属管埋地入室，因 采用了屏蔽线且线距不长，就不必安装SPD。在地磅房的总配电的输出端安装一台标称放电电流&40KA (8/20(jls),残压矣700V的单相电源SPD。
4.3安全措施
在称重仪表电源插座的前端，安装一只专用的闸刀开关。这只专用闸刀有双重意义。当地磅使用时， 不要拔插仪表电源插头，而是扭送闸刀，因为带电拔插电源插头形成的瞬间过电流和操作过电压有时会损 坏软件程序或毁坏电器设备。遇到雷雨天气时闸刀就更为重要了，地磅台面遭受直击雷概率是很小的，多 数毁坏电子磅的雷电是作用在电源供电线路上，雷击时电压幅值是KV级的，足以导致电器设备的损坏， 司磅员在遇到雷雨天气要及时拉下闸刀、切断电源，电子地磅暂停使用，以避免电子设备遭受雷击。
地磅设备主要集中在磅房，防止电位反击，做好等电位连接尤为重要。在磅房内应设置接地母排， 所有设备外壳、SPD、正常工作不带电的金属件均采用截面积不小于16mm2的绝缘铜芯导线就近接到接 地母排。
地磅房内设备摆放尽量不要对准窗口，并离墙柱1米以上。
防雷是一个复杂的系统工程，不可预见的因素较多，只要安全措施的到位，就能有效地降低地磅被雷 击的可能。
4.4做好地磅防雷设施年检工作
每年雷雨季节前应对地磅接地系统进行检査，对接地网的接地电阻进行测量。要检査各连接处是否紧 固、接触是否良好、接地引下线有无镑蚀、接地体附近地面有无异常，必要时应挖开地面抽査地下隐蔽部 分锈蚀情况，如果发现问题应及时处理。企业要加强对地磅接地系统的日常维护工作。
避雷器安装之后，应检査所有接线是否正确安装，然后运行测试，直至整个系统均正常运作。每年雷 雨季节前应对运行中的避雷器的性能进行一次检测，雷雨季节中要加强外观巡视，如检测发现异常应及时 处理。
只有严格按照防雷接地的有关规程，进行科学的防雷接地工程设计，认真施工，合理布局防直击雷、 防感应雷、防雷电波侵人，安装可靠的各种电源避雷器、信号避雷器、做好接地引下线、做好接地极 (网）达到所要求的接地电阻值，才能有效地预防和避免雷电灭害，减少处于暴露场合的地磅系统遭受雷 击的次数，保证地磅的正常工作。
