数字式地磅的调整
介绍了作为地磅更新换代产品的数字式地磅的显示仪表和称重传感器的工作原理和功 能,并通过实例重点阐述了地磅的角差调整。
地磅作为一种计量准确、称量速度快、使 用方便的计量器具在冶金企业中广泛应用。但由于 在恶劣环境条件下,故障出现的几率大,故对设备的 可靠性有较高的要求。而且传统的称重方式是由多 个模拟称重传感器的信号进入接线盒并接成一路信 号,每个传感器的称重信号不能独力判断,它们之间 互有影响,仪表无法在线发现故障,很难满足高可靠 性的要求。而数字式地磅能够及时发现故障， 了解各个传感器的工作状态,科学地调整角差，能有 效防止遥控装置作弊，一旦发现就会自动采取出错报 警。不仅能够节省时间和人力,而且延长地磅的使 用寿命。数字式传感器系统,是在传统电阻应变式传 感器基础上,结合现代微电子技术、微型计算机技术 的集成而发展起来的一种新型的电子称重技术。
1.数字式地磅的工作原理
称台上的重物在重力作用下由数字式称重传感 器采集并输出与称重信号成比例的数字信号，该信 号由数字式显示仪表进行数据处理后直接显示。按 其构成，可以把数字式地磅分为数字式显示 仪表和秤体两部分。秤体由数字式称重传感器和秤 台组成。
1.1数字式显示仪表
采用RS485接口与数字式称重传感器实现多 机通讯,对网内各数字传感器内码进行加权累加后， 再进行数据处理达到计量的功能。目前,最多可外接 16只数字式称重传感器，可对秤体进行手动/自动 偏载调节、秤体线性校正,可自动对单只传感器寻址 并读取数据，可现场修改传感器编号和诊断传感器 故障。可以实现对数据的处理,如：显示、标定、发送、
存储、打印等功能。
1.2数字式称重传感器
数字式称重传感器是由模拟传感器（电阻应变 式）和数字化转换模块两部分组成，数字模块由高 度集成化的电子电路，采用SMT表面贴装技术制 成，主要包括：放大器、/D?转换器、微处理器 (CPU)、存贮器（E2prom)、接口电路（RS485)和数 字化温度传感器等组成。
2.地磅的调整
在基础养护好后,就可以进行秤台和传感器的安 装。先将传感器和秤台安装在做好的水平地基上,确 保传感器位置的准确，传感器与秤台间完全受力,分 别将传感器导线并联连接到接线盒上,每个传感器都 有一个唯一的地址编号,安装时应记住每个不同地址 编号的传感器在秤台的安装位置以及每个不同地址 编号的传感器导线在接线盒的连接位置,当仪表某个 地址编号的传感器出现问题的话,在维修的时候就能 够很快找出哪个是传感器的导线,以方便检查。最后 通过一根总线连接到仪表9芯插座上,接线盒里无电 位器和电阻,所有导线均采用并联连接方式。然后就 可以进行秤台的调整和四角误差调整。
2.1秤台的调整

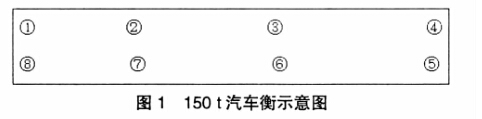

为了使安装的秤台水平及传感器受力均衡,可 通过仪表进行检查并进行适当的调整。首先应检查 每个传感器的承重情况（即传感器的内码值），每个 传感器的内码值即为传感器受到秤台重量的一个基 本数据，所有传感器的内码值的总和也就是秤台的 基本数据。装在秤台中间的传感器受力比两边的传 感器所受的力要大，这个比例量约为2 ：1的关系。 为了保证秤台的受力均匀，安装在秤台边上的4个 传感器的4个内码值中的最大值和最小值相差要小于400 ;同样安装在秤台中间的传感器的内码值中 的最大值和最小值相差也要小于400。图1是新安 装的一台150 t地磅示意图，只传感器的内码值 分别为：①内码值为1 660,②内码值为3 380,③内 码值为3 440,④内码值为1 920,⑤内码值为1 860, ⑥内码值为3 400,⑦内码值为3 440,⑧内码值为 1 720。
①④⑤⑧中最大的1 920,最小的1 660,相差 260丨②③⑥⑦中最大的3 440,最小的3 380,相差 60。中间传感器的内码值大约是四周的1/2。
如果发现有传感器内码值异常小或异常大，则 说明秤台的传感器安装不平,必须首先通过加、减垫 片的方式把秤台调平,直到满足以上条件。
2.2四角误差的调整

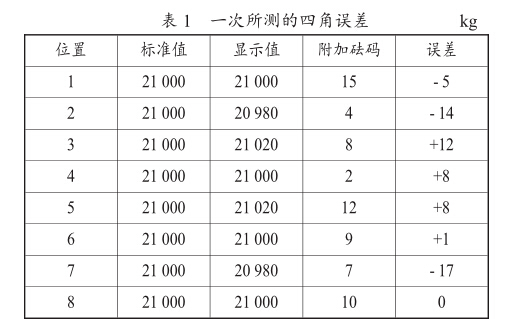

四角误差的调整必须在仪表背面15芯R232 插座上插上标定头方可进行。秤台水平调整好以后， 要用尽可能接近满量程的重物压秤台，来回5?6次， 使秤台各部分都稳固。这样,就可以在秤台上加59 t 的砝码进行初标定，再进行四角调整。按照检定规 程，应使用1/ (N-1)最大量程的砝码进行压角，检 查四角误差，把21 t的砝码分别压在每个传感器的 正上方,仪表显示值如果比实际值大,应将此点对应 的传感器的角差系数往下调；如果显示值比实际值 小,应将此点所对应的传感器的角差系数往上调。反 复压几次,其中一次所测的数据见表1。

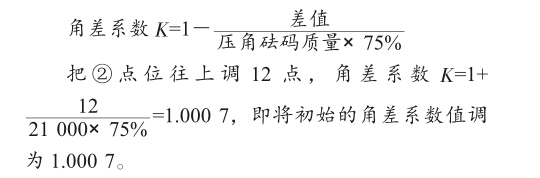

从表1可以看出，根据JJG 539-97《数字指示 秤》检定规程的要求，为了使各支撑点的误差更小, 应对②③⑦的点位进行调整。计算公式如下：
按照同样计算，把③点往下调10点;把⑦点往 上调15点。这样，四角调整达到了规定范围,就可以 按规程进行地磅的检定工作。
3.结语
数字式地磅作为地磅的更新换代产 品，其独特的四角调整方式、故障自诊断能力、抗干 扰能力、防作弊能力，大大提升了地磅的数字 技术品质。而数字式地磅的调整在日常的运 行过程中起着关键的作用，调整的好与坏会影响到 其使用效果和维护量。
