欧冶炉电子轨道秤防护的应用

鱼雷罐是钢铁行业铁水运输的主要工具，在生产运行过程中铁口下铁、鱼雷罐对位错误、鱼雷罐耐材失修等情况导致 的鱼雷罐烧穿事故时有发生，为解决鱼雷罐烧穿对炉底称量设备的损坏，而在不改变电子轨道秤主体结构的前提下附加的保 护设施。

前言

欧冶炉非焦煤炼铁技术是一种新型炼铁技术，可以不建 焦炉和烧结机，因此大大降低了能耗和污染物的排放，受到 许多国家的重视。新疆动力煤资源丰富，但主焦煤资源与内 地相比非常紧缺，外购成本高，这也是欧冶炉能够在新疆诞 生的主要因素。虽然适合炼焦的煤种储量较少，但是其他煤 炭资源丰富。因此，在新疆推行“非焦煤炼铁技术”可满 足新疆钢铁工业可持续性发展的需要，对于转换新疆区域煤 炭、铁矿石资源，降低能耗和污染物的排放，提升八钢公司 环保节能优势具有重要意义。

2.电子轨道秤在钢铁行业的应用

电子轨道秤在钢铁行业中主要承担铁水计量工具，在钢 铁，煤炭、物流等行业中应用广泛。

3.电子轨道秤存在的问题

八钢公司欧冶1#炉设计铁口深度3100mm，运行以来铁 口深度一直呈下降趋势，最低铁口达到过1600mm。在进行开 口作业时，开口前期由于铁口孔道内炮泥烧结不好，开口机 可以不用打击，只用扭矩力即可完成铁口孔道前端的钻入过 程；当钻到铁口后段200-300mm的泥包时，由于泥包烧结好，

且夹杂着渣铁，靠扭矩力钻入难度很大，不得不使用开口机 打击来完成泥包钻透的过程。但是由于目前的开口机是气液 一体开口机，打击过程是气动的，使用时震动很大，对铁口 泥包的破坏也很大，容易将形成的泥包全部打掉，造成铁口 深度下降，容易出现铁口烧穿事故，造成铁口下铁烧毁电子 轨道秤和电气设备。鱼雷罐位于炉底电子轨道秤上部，主要 承担接收铁水、运输的任务，在电子轨道秤上停留时间相对 较长，同时因鱼雷罐对位错误、内部耐材冲刷失修等情况，有可能造成出铁过程中鱼雷罐烧穿下铁，导致电子轨道秤和 电气设备烧损。

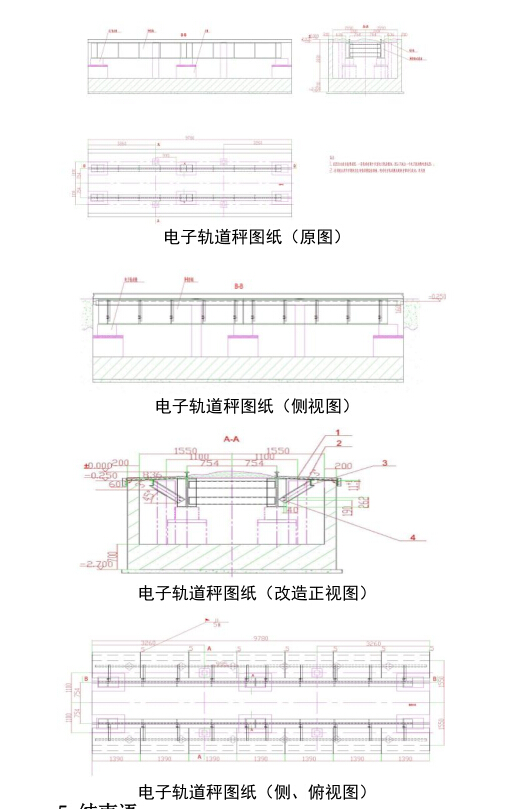

4.鱼雷罐电子轨道秤改造过程

4. 1.清理轨道外侧及基坑两侧外的沙料和部分硬化段，以轨道上表面为基准面，向下剔除250mm(约1m3)钢筋混泥 土挡墙，确保钢筋混凝土挡墙新的断面平整，同时基坑内部 支柱墩向下剔除至同钢筋混凝土挡墙新的断面高度相同。

4. 2.清除坑的原有支撑槽钢部分结构，对影响后期改造 的部分槽钢打断重新焊接，并且保证槽钢安装位置一致。

4.3在工字钢支撑梁和基坑内工字钢的筋板（按照设计 图纸制作）上钻孔，支撑梁安装在筋板上并以现场工字钢筋 板实际布置间距设置槽钢支撑，横梁槽钢架设调整水平后，再紧固连接螺栓，配合面采用满焊焊接，焊缝高度不小于最 薄件的70% (采用J422型焊条）。

4.4.安装盖板时，两侧短端盖最后安装，盖板一端需与 工字钢上端面焊接处理，此时保证盖板有3°的坡度及与挡 墙的间隙尺寸要求10cm。横梁槽钢与盖板的接触面进行焊接 处理。

4.5浇筑料作业，保证基坑两端口的封闭焊接，浇筑厚 度60mm,浇筑面与水平面有3°的坡度。

5.结束语

欧冶炉电子轨道秤改造后未因其结构变化影响秤的计 量功能，改造后实现了电子轨道秤和电仪计量设备的保护作用。
